沉淀硫酸鋇SG-3000介紹

1.1產(chǎn)品介紹

SG-3000是云浮鴻志新材料有限公司采用新的硫酸法工藝生產(chǎn)的產(chǎn)品。過(guò)程嚴格控制各種參數，經(jīng)過(guò)多道分級過(guò)濾，保證結晶粒子均勻。產(chǎn)品具有粒徑分布范圍窄、純度高、耐酸耐堿、沒(méi)有硫化物、沒(méi)有臭味、無(wú)黑點(diǎn)雜質(zhì)、白度高、吸油量低、表面能低、分散性好等特性。

1.2性能指標

1.3應用功能

（1）分散好：在產(chǎn)品制備中使用SG-3000，分散性好，不團聚，能縮短研磨分散時(shí)間。

（2）硬度低：沉淀硫酸鋇莫氏硬度只有3級，不含二氧化硅等高硬度雜質(zhì)，所以添加SG-3000對設備幾乎沒(méi)有磨損性。

（3）消光性：SG-3000粒徑大，具有消光和光散射效果，可應用于各種啞光或半啞光涂料、光擴散塑料。

（4）白度高：在可見(jiàn)光譜中，SG-3000都有極高的反射系數，L值超過(guò)99%，相對天然硫酸鋇顯得更加純白，而且是色中性。這樣SG-3000就能更好保持產(chǎn)品的穩定和色調。

（5）高純度：SG-3000產(chǎn)品純度高，耐酸堿，不溶于水和其他有機溶劑，具有良好的耐候性。

（6）流動(dòng)性：產(chǎn)品粒徑分布集中，吸油量低，添加SG-3000的產(chǎn)品，即使在較高的濃度下，也有較好流動(dòng)性能。

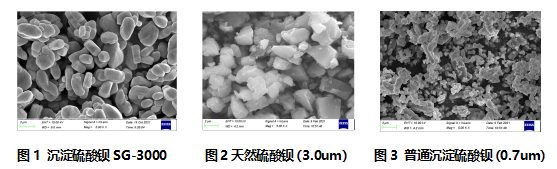

1.4電鏡掃描圖

2 實(shí)驗對比部分

2.1沉淀硫酸鋇SG-3000用于白色漆的制備方法

2.1.1 基礎配方工藝

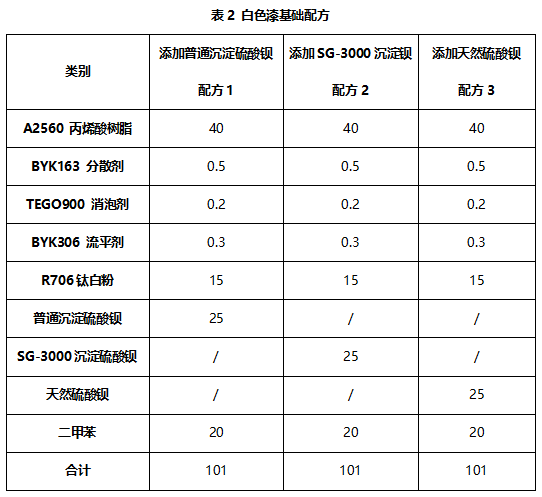

先將丙烯酸樹(shù)脂、分散劑、消泡劑、二甲苯用分散機以800轉分散10分鐘，使漿料與助劑混合均勻。然后邊攪拌，邊添加硫酸鋇，再加入玻璃珠（漿料：玻璃珠=1 ：1）以1800r/min高速研磨分散20分鐘，檢驗細度達到25μm左右后待測。配方如表2所示。

2.1.2 實(shí)驗對比樣板制作

將待測清漆用100μm涂布器在透明玻璃片上制備漆膜，待自然干燥30分鐘后放于80℃烘箱中干燥固化30分鐘，取出冷卻至室溫后待測。

2.2數據對比分析

2.2.1 外觀(guān)色相對比

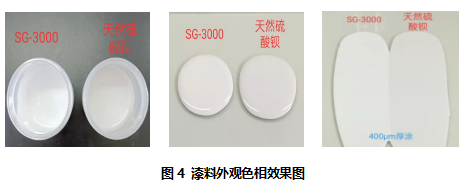

從圖4可見(jiàn)，添加沉淀硫酸鋇SG-3000與添加天然硫酸鋇的白色啞光漆相比，在外觀(guān)上差異較大，充分體現了SG-3000純度高、白度高、無(wú)黑點(diǎn)雜質(zhì)特點(diǎn)。天然硫酸鋇由于雜質(zhì)含量高，直接影響了其外觀(guān)色相。

2.2.2 光澤度結果對比

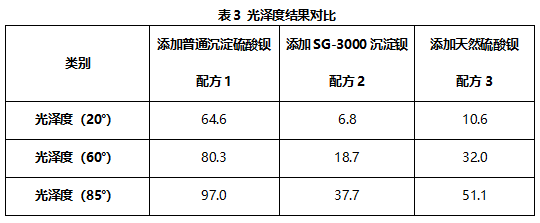

根據以上實(shí)驗方法，比較不同硫酸鋇對光澤度的影響，實(shí)驗結果如表3、圖5所示。

從表3數據與圖5可見(jiàn)，分別添加普通硫酸鋇、天然硫酸鋇、沉淀硫酸鋇SG-3000的白色啞光漆，光澤度方面存在較大差別。普通硫酸鋇的光澤度高，不適用于啞光系列。天然硫酸鋇具有一定的消光性，但消光強度比SG-3000差。SG-3000的漆面平整光滑，光澤度均勻，柔和度高，是天然硫酸鋇所不能及的。

2.2.3 遮蓋力結果對比

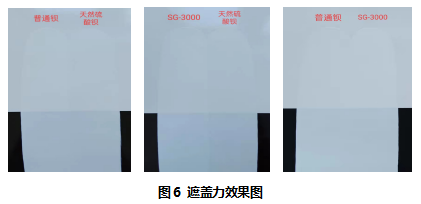

根據以上實(shí)驗方法，比較不同硫酸鋇對遮蓋力的影響，實(shí)驗結果如圖6所示。

從圖6可看出，分別添加普通硫酸鋇、天然硫酸鋇、沉淀硫酸鋇SG-3000的白色啞光漆，由于天然硫酸鋇的雜質(zhì)含量高，直接影響了白色啞光漆的遮蓋力。SG-3000的遮蓋力明顯優(yōu)于普通硫酸鋇與天然硫酸鋇。

2.2.4 L、a、b值數據對比

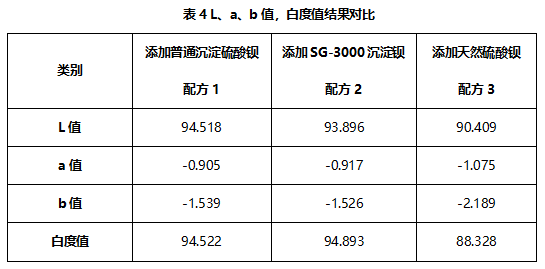

通過(guò)色差儀對不同樣板的L、a、b值，白度值進(jìn)行數據分析測試，實(shí)驗結果如表4所示。

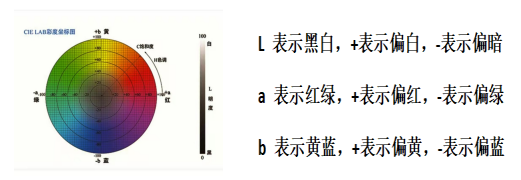

※ L、a、b值附加說(shuō)明

2.2.5 耐候性結果對比

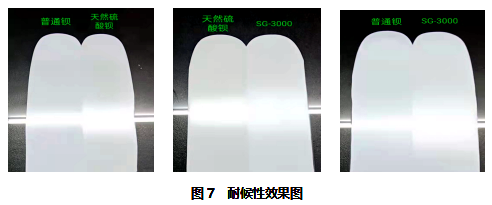

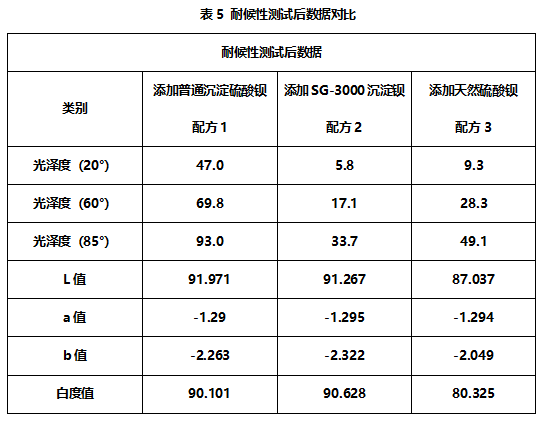

根據以上實(shí)驗方法，比較不同硫酸鋇對耐候性的影響，實(shí)驗結果如表5、圖7所示。

從表5數據與圖7可見(jiàn)，分別添加普通硫酸鋇、天然硫酸鋇、沉淀硫酸鋇SG-3000的白色啞光漆經(jīng)耐候性測試后，光澤度和色相均有不同程度的改變。其中添加普通硫酸鋇的光澤度降幅較大，其次是天然硫酸鋇，SG-3000因采用了特殊的生產(chǎn)工藝，使其在耐候性方面具有一定優(yōu)勢。

2.2.6 防沉性差異對比

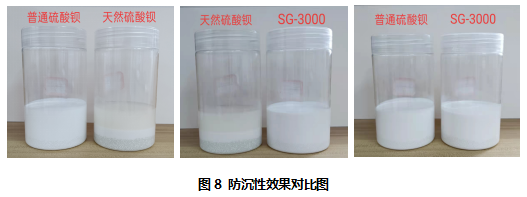

通過(guò)對3個(gè)白色啞光漆進(jìn)行儲存穩定性實(shí)驗觀(guān)察，存放時(shí)間為30天，實(shí)驗結果如圖8所示。

從圖8可看出，添加沉淀硫酸鋇SG-3000與添加普通硫酸鋇的白色啞光漆相比，無(wú)明顯分層現象，在不添加沉助劑的情況下，兩者均有一定的防沉效果。而在相同條件下，添加天然硫酸鋇的白色啞光漆則出現了明顯的分層現象和硬沉淀。由此可見(jiàn)，沉淀硫酸鋇SG-3000本身的懸浮性好于天然硫酸鋇。

3 實(shí)驗結論

（1）沉淀硫酸鋇SG-3000因其純度高、雜質(zhì)少，故做成的漆料外觀(guān)純白。與之相比的普通硫酸鋇就顯得遜色許多，色澤暗淡、白度低。

（2）在涂料體系中添加沉淀硫酸鋇SG-3000，可改善漆膜流平性，使光澤度更均勻柔和，從而獲得較佳的消光效果。

（3）在涂料體系中添加沉淀硫酸鋇SG-3000，可起到明顯的消光作用，用于半啞光、全啞體系中，可減少其它啞粉的添加量，降低整體成本。

（4）添加沉淀硫酸鋇SG-3000，除了具有優(yōu)異的消光性，其良好的分散性及白度，給白漆提供了優(yōu)良的遮蓋力。加上它較好的懸浮性能，可有效改善涂料的防沉性和防流掛性。

（5）沉淀硫酸鋇SG-3000因經(jīng)過(guò)特殊的表面處理，賦予了它優(yōu)良的耐候性及耐酸堿性，使漆膜不易黃變、粉化、失光。
