改性沉淀硫酸鋇M-1000K1在涂料中替代鈦白粉性能測試
2023年09月01日 |
閱讀次數：1607一、改性沉淀硫酸鋇M-1000K1介紹

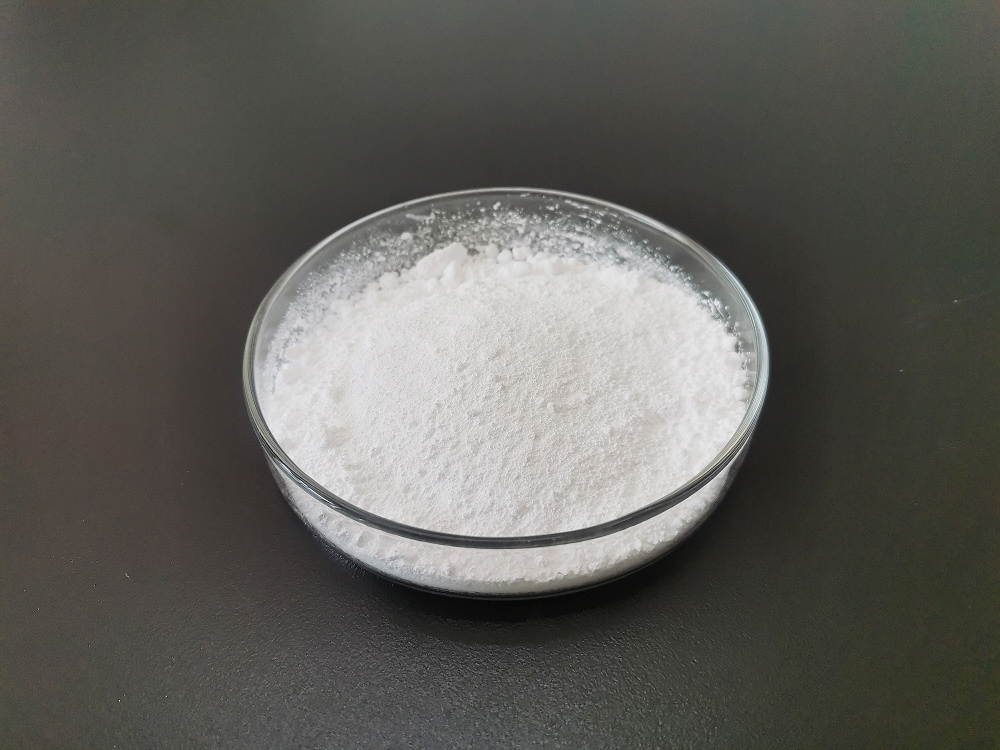

1.1產(chǎn)品介紹
M-1000K1是云浮鴻志新材料有限公司采用全新的硫酸法工藝生產(chǎn)，用碳酸鋇加硫酸進(jìn)行反應，生成超細沉淀硫酸鋇。采用偶聯(lián)劑改性處理，過(guò)程嚴格控制各種參數，經(jīng)過(guò)多道分級過(guò)濾，保證結晶粒子均勻。產(chǎn)品具有粒徑分布范圍窄、耐酸耐堿、沒(méi)有硫化物、沒(méi)有臭味、無(wú)黑點(diǎn)雜質(zhì)、白度高、比表面積大、分散性好、透明度高、光澤度高、懸浮性好等特性?？蓮V泛應用于各種涂料、油墨色漿，能顯著(zhù)提高制品表面光澤度、顯色性、防沉性、耐水性，從而降低成本。

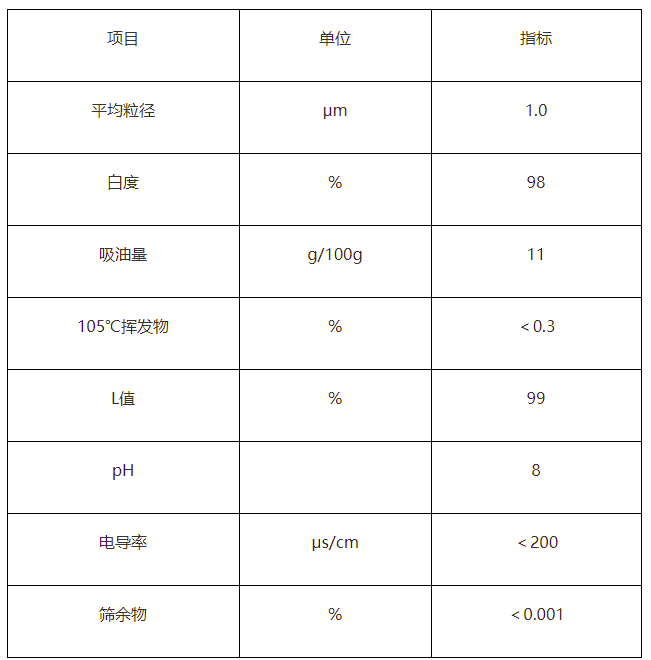

1.2技術(shù)指標
1.3產(chǎn)品優(yōu)勢
① 純度高，耐酸堿，防腐性好，耐候性好。
② 比表面積低，容易潤濕，表面能低，分散性好。
③ 不同于普通工藝生產(chǎn)，幾乎沒(méi)有硫化物，沒(méi)有氣味。
④ 粒徑均勻，吸油量低，減少VOC，具有很好的流平性。
⑤ 白度高，色中性，具有超高的光澤度，可減少制品色差。
⑥ L值高，偏藍相，具有空間位隔效應，能減少鈦白粉用量。
⑦ 雜質(zhì)少，無(wú)黑點(diǎn)，無(wú)有害物質(zhì)，能保證制品安全性和清潔性。
⑧ 硬度適中，不含石英等雜質(zhì)，可減少涂料研磨時(shí)間和損耗率。
二、試驗情況
2.1改性沉淀硫酸鋇M-1000K1用于白色體系
涂料配方工藝：先將丙烯酸樹(shù)脂、鈦白粉、沉淀硫酸鋇、分散劑、消泡劑、二甲苯高速分散15-20分鐘，再加入流平劑，然后中速分散5分鐘后，過(guò)濾即好。（漿料：玻璃珠=1 ：1）
原料名稱(chēng) | 配方A（%） | 配方B（%） | 配方C（%） |
丙烯酸樹(shù)脂 | 60 | 60 | 57.5 |
TEGO904W消泡劑 | 0.1 | 0.1 | 0.1 |
BYK110分散劑 | 0.2 | 0.2 | 0.2 |
BYK300流平劑 | 0.2 | 0.2 | 0.2 |
R706鈦白粉 | 25 | 22.5 | 25 |
M-1000K1 | / | 2.5 | 2.5 |
二甲苯 | 15 | 15 | 15 |
2.2性能對比
項目 | 配方A（%） | 配方B（%） | 配方C（%） |
光澤（60°） | 85.8 | 85.5 | 86.2 |
細度μm | 12.5 | 15 | 12.5 |
A值 | -0.947 | -0.961 | -1.181 |
B值 | -0.705 | -0.712 | -0.798 |
L值 | 95.717 | 95.471 | 95.791 |
白度 | 95.595 | 95.622 | 96.002 |

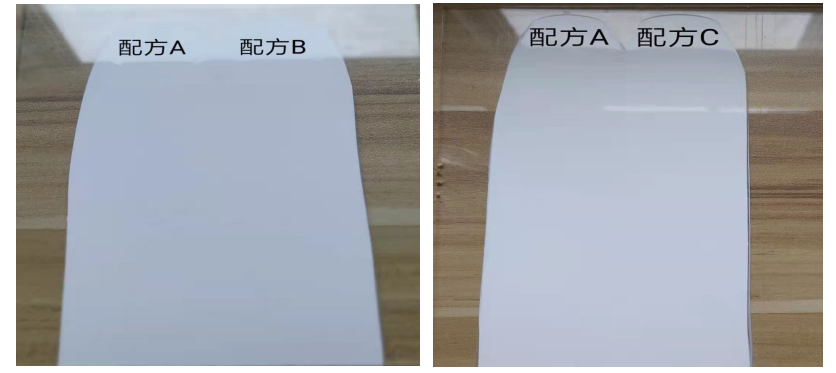

2.3添加沉淀硫酸鋇色澤對比
2.4添加改性沉淀硫酸鋇M-1000K1后的光譜吸收曲線(xiàn)變化圖
三、試驗總結
3.1在適當范圍內使用改性沉淀硫酸鋇M-1000K1替代鈦白粉，不會(huì )影響純色色漿以及色漆的色濃度和遮蓋力，可在一定程度上提高白色漆的白度，保色性佳。
3.2改性沉淀硫酸鋇M-1000K1分散性，潤濕性好，不影響鈦白粉分散的同時(shí)能促進(jìn)漆膜顏色的均勻分布，不易浮色發(fā)花。
3.3在白色體系中增加改性沉淀硫酸鋇M-1000K1組分后，漆膜光澤度優(yōu)異，保光性好。
